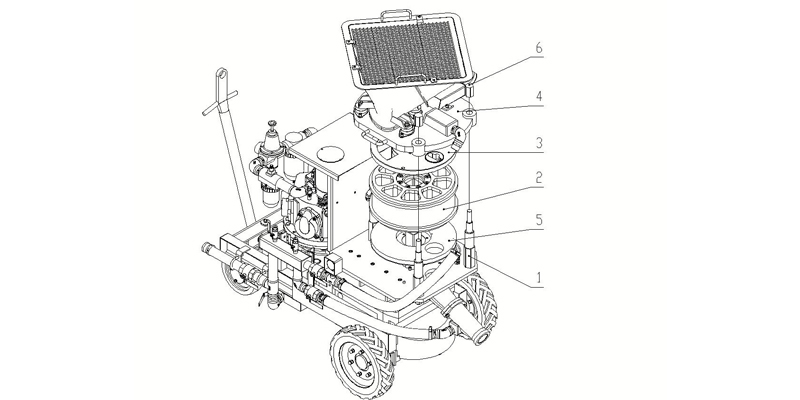

| 1 | 批改夹具 |
| 2 | 转子 |
| 3 | 上胶板 |
| 4 | 料斗座 |
| 5 | 下胶板 |
| 6 | 夹钳 |
| 名称 | 数据 | |
| 机械类型 | 旋转折械 HWSZ-10S | |
| 工艺 | 细流 | |
| 气动马达类型 | TMH8A | |
| 气动马达功率 | 8 千瓦 | |
| 耗气量 | 机械 | 10 米/分钟 |
| 气动马达 | 9 米/分钟 | |
| 气压 | 机械 | 0.2兆帕 |
| 气动马达 | 0.63兆帕 | |
| 气动马达转速 | 650转速 | |
| 转子转速 | 12.3转速 | |
| 转子尺寸升 | 14.5 13 |
|
| 理论输出量（立方米/幼时）① | 10 | |
| 建议软管尺寸（毫米） | D64 | |
| 最大骨料尺寸（毫米） | 20 | |
| 最大水平/垂直输送距离（单元：米） | 干：300/100 | |
| 湿：40/15 | ||

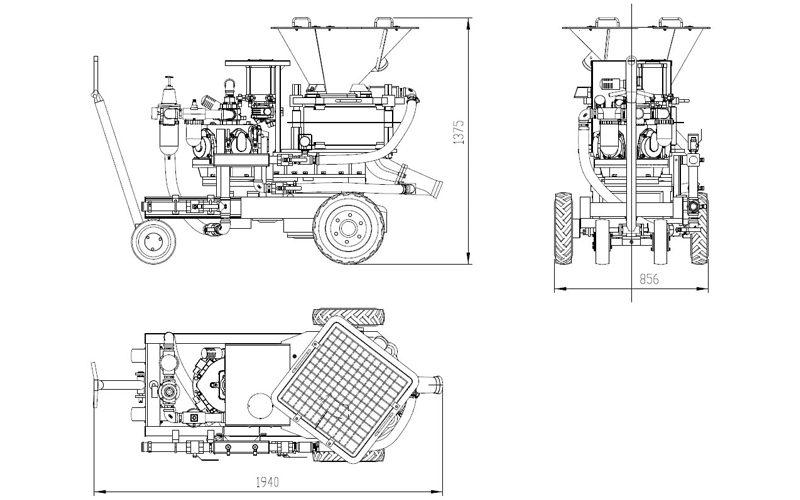

| 尺寸（单元：毫米） | 长度 | 1940 |
| 高度 | 1375 | |
| 宽度 | 856 | |
| 沉量（单元：千克） | 1040 千克 | |
| ① 基于理论填充100% 水平。使用或加工前 ，请务必查阅所用产品的最新产品数据表 | ||
